2020年最新400米标准塑胶跑道最新画法

   本文根据目前使用的最新版本国际田联在2008年出版的《田径场地设施标准手册2008》（见图一）和《田径竞赛规则2010-2011》对画线的变动进行说明。

图一《田径场地设施标准手册2008》

图二 《田径竞赛规则2010-2011》

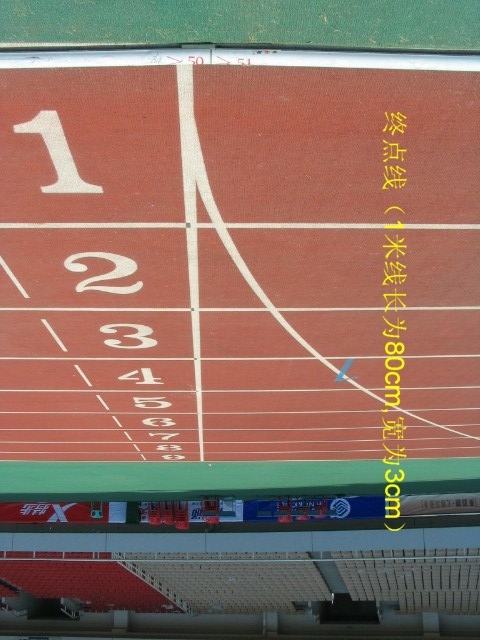

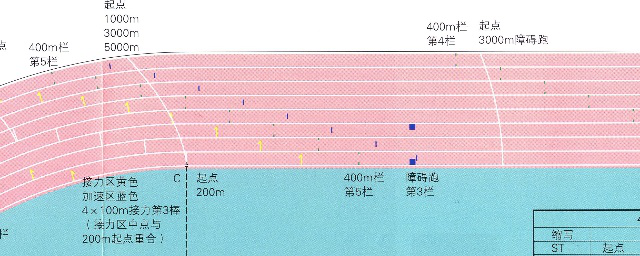

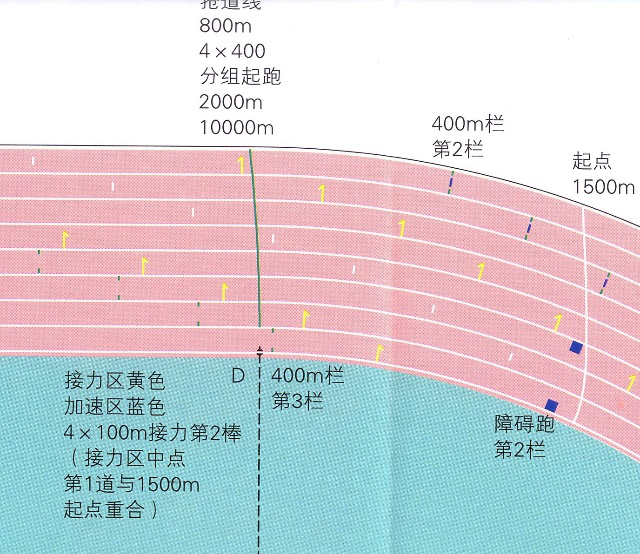

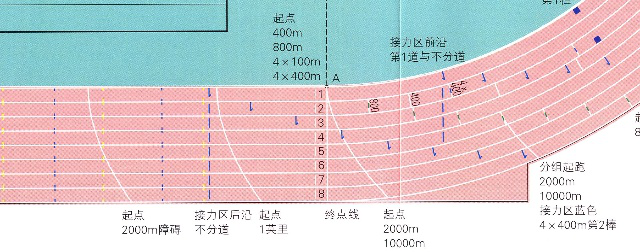

  在国际田联《田径场地设施标准手册2008》中文版2.2.1.6中，国际田联又特别规定了: “所有的跑道标记均应按照国际田联400米标准跑道画线图（图）。只要不与国际比赛标记冲突，国内比赛可以增加标记。国际田联建造类型Ⅳ和以上的场地必需遵守国际田联标记和颜色要求。如果跑道面层颜色使标记不易分辨，必需向国际田联申请获准使用其它颜色。”此新增规定提醒设计和建造者，此图是唯一的标准。都必需按照“国际田联400米标准跑道画线图”（图）的要求进行设计、建造和画线，检查验收人员必需按照“国际田联400米标准跑道画线图”（图）进行检查和验收。  《田径场地设施标准手册2008》版中的“国际田联400米标准跑道画线图”（图）中，弧形起跑线分为三种：一是常规起跑线；二是分组起跑线；三是抢道线。在一般田径场地，如大中学校田径场和地市级体育中心田径场，常常出现弧形起跑线画错或画不规范的问题，现采用对错对比的方式，说明弧形起跑线的正确画法，仅供参考。1． 常规起跑线  在终点线（第1曲直段）前后有2000米、10000米、1英里（我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线(见图三)。在第2曲直段后有1500米的弧形起跑线（见图四）。在第3曲直段前后有1000米、3000米、5000米、3000米障碍赛跑的弧形起跑线（见图五)

图三

图四

图五

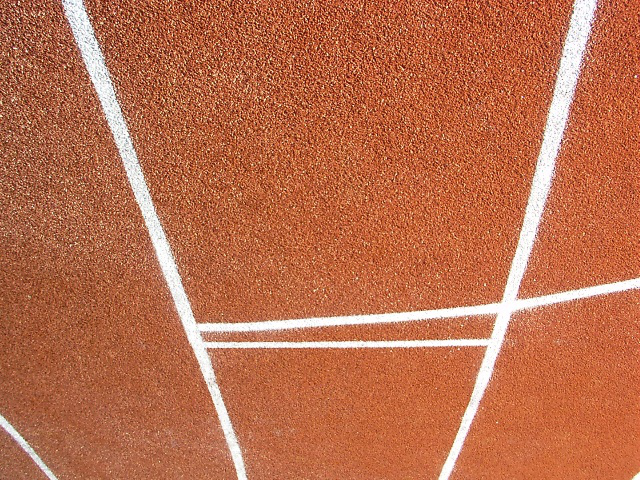

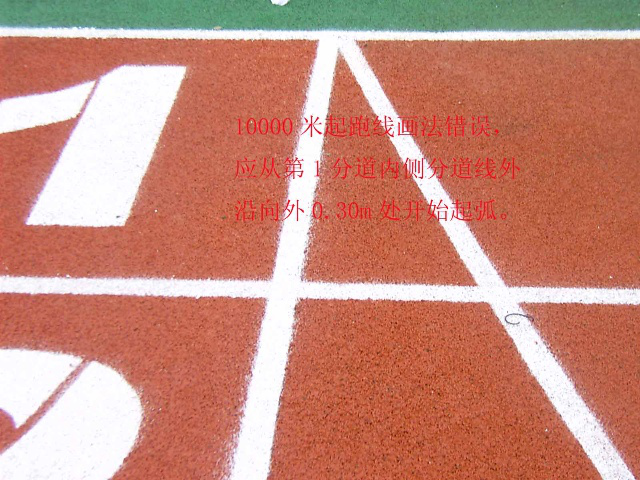

在弯道上的常规起跑线有终点线（第1曲直段）前的2000米、10000米和第3曲直段前的1000米、3000米、5000米的弧形起跑线，这两条弧形起跑线是完全相同的，只是前者以终点线后沿为基线，后者以第3曲直段理论分界线为基线，所用数据和画线方法均相同。修建内突沿的田径场的周长是建筑半径（）加()进行计算，如果不修建内突沿，建筑半径必需改为，计算时是建筑半径（）加()进行计算。计算画线数据时，都是按照此原则进行的。正因为此，弯道上的常规弧形起跑线不是在内突沿外沿处直接起弧线，而是先沿终点线后沿/第3曲直段理论分界线截取，向前画宽的白线，再从此点开始起弧。在实际的画线中，很多场地是直接起弧（见图六）。正确的画法见图七。

图六

图七

在直道上的常规起跑线有终点线（第1曲直段）后的1英里（在我国一般不设置此项目）、2000米障碍赛跑的弧形起跑线，第2曲直段后的1500米的弧形起跑线，第3曲直段后的3000米障碍赛跑的弧形起跑线。修建内突沿的田径场的周长是建筑半径（）加()进行计算，如果不修建内突沿，建筑半径必需改为，计算时是建筑半径（）加()进行计算。计算画线数据时，都是按照此原则进行的。正因为此，直道上的常规弧形起跑线（1500米除外）不是在内突沿外沿处直接起弧线，而是先从内突沿外沿垂直向外，向前画宽的白线，然后再从此点开始起弧。1500米的弧形起跑线在弯道上，不是在内突沿外沿处直接起弧线，而是先沿半径线向外截取，向前画宽的白线，再从此点开始起弧(见图八)。直道上的常规起跑线的数据计算最好不用“一步到位”计算法，而用“逐步到位”修正法进行计算（参见孙大元先生著《塑胶面层运动场地建设与保养指南》第105页）。在实际的画线中，很多场地是直接起弧。

图八

2. 分组起跑线

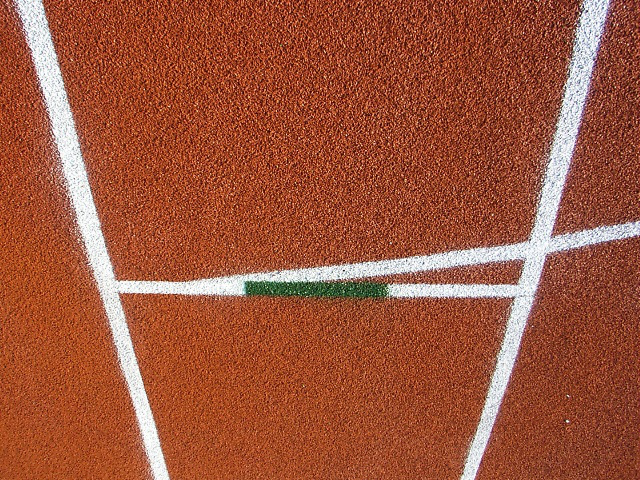

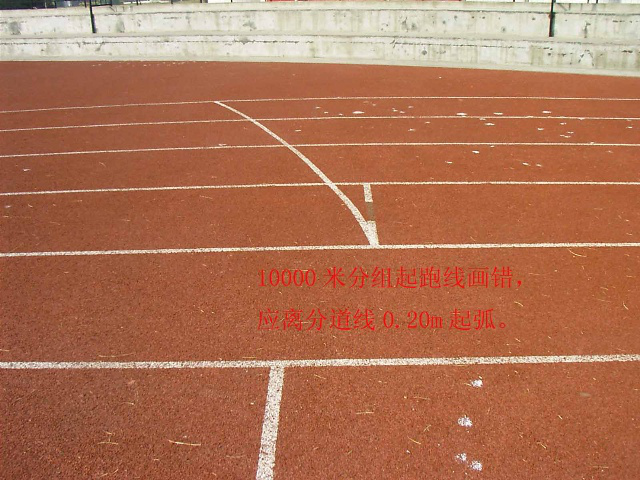

在终点线（第1曲直段）前有2000米和10000米分组起跑线。在第3曲直段前有1000米、3000米、5000米分组起跑线。2000米和10000米分组起跑线与800米第5分道起跑线数据相同。1000米、3000米和5000米分组起跑线是在200米第5分道起跑线的前面，两线是分开的，用800米起跑线的数据。由于第5分道内侧不修建内突沿，按数据计算规则是加进行计算，故分组起跑线应先沿半径线向外截取，向前画宽的白线，再从此点开始起弧。很多场地是直接起弧（见图九）。正确的画法（见图十）。注意：800米起跑线中间的绿色（长为），要盖住白色线。

图九

图十

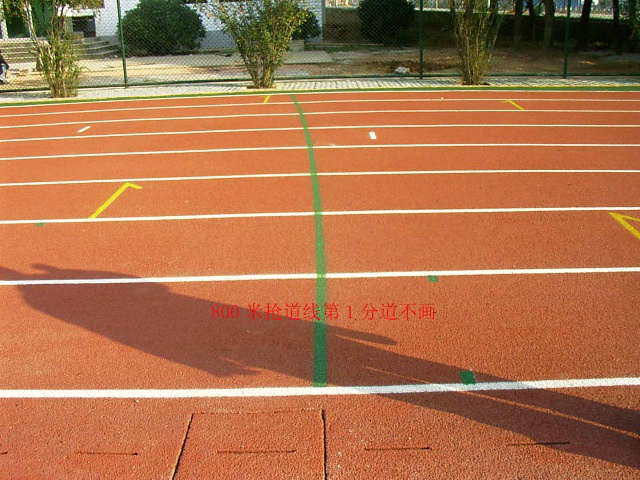

3. 抢道线     在第2曲直段前有800米抢道线。属于直道上的弧形线，绿色，第1分道不画，从第2分道开始画，画法同直道上的常规弧形起跑线的画法。抢道线不是在第2分道内侧分道线外沿处直接起弧线，而是先从第2分道内侧分道线外沿垂直向外，向前画宽的白线，然后再从此点开始起弧。很多的场地，在画800米抢道线时，从第1分道开始画（见图十一）。另一常见错误也是直接起弧。正确的画线方法见图十二。

图十一
请注意：在第4曲直段前，第4分道与第5分道的分道线上有一绿色的×的分道跑抢道点（见图十三）。



图十二

以上是广东实力体育整理的，关于2020年标准400米塑胶跑道的最新画法指导，希望对塑胶跑道厂家及施工商有帮助
