关于透气型塑胶跑道基础面层施工的各方面事项

发布日期：2020-05-07 16:55　浏览次数：

透气型塑胶跑道是由国外引进的先进技术，经过专业化，据不完全统计，透气型塑胶跑道在其大、中、小学的塑胶铺装比例上占居为63%。现已成为我国大、中、小学深受欢迎的田径运动场。
编者为大家整理了关于透气型塑胶跑道基础面层施工的各方面事项
A、施工时间
1. 避免在烈日下或基础温度较高情况下（>450C）施工，以保证底涂的渗透性（清晨有雾水，也应避开施工）。
2. 施工前基础若遭雨淋应待自然干燥3天以上方可施工。
3. 确定含水率低于7%才能进行施工。
广东塑胶跑道公司

B、材料配比及施工工艺
1. 磨缝：把温度缝两边的基面各宽40~50mm磨成斜口深3mm（如图（1）示），使温度缝表面成“V”型，（各40~50宽是提高填缝胶与基面的粘接面积，增加其粘接力，3mm深是保证填缝胶厚度而不占用弹性层的位置，保证整体的缓冲性好，使基础的热胀冷缩不影响跑道表面）。
2. 酸洗：用清水湿润基础（防止稀盐酸渗入基础里面），以浓度为8%左右的稀盐酸均匀泼洒并洗刷基面，再用清水冲洗干净，尤其是温度缝（一般冲洗两遍）；洗完干燥后要求基面水泥原色，无白色粉化物及浮松物。在酸洗过程中要圈出积水位并做标识标记。
3. 底涂：基础足够干燥后（含水率小于7%）用专用纳米渗透型底胶D145分1-2道滚涂于基面，底涂的作用为渗透进基础的微细孔内，固化后起堵塞地下水气及加固基面；D145干透后另涂一层专用封底增强型底胶 D140，原则以涂刷后基面形成光亮膜为止，不足处必须补涂至足够为止，形成光亮膜是保证基础的微细孔完全堵塞；应避免在烈日下或基础温度较高情况下（>450C）施工以保证底涂漆的渗透性（清晨有雾水，也应避开施工）。
4. 填缝：底涂固化后，用弹性层S013灌注于温度缝内，比基面略低2-3mm，固化后将其高出的部分用手提砂磨机磨平。干透后整个温度缝用抗裂纤维布S210覆盖一层，温度缝两边各留10cm.（如图（2）示）
5. 找平、修补：在酸洗过程中圈出的积水地方，积水厚度不超过5mm的用弹性层P213加面层专用砂，添加量不超过30%，用直尺或刮板涂刮找平积水处，建议每层厚度不超过2mm；若积水深度超过5mm的地方，应用T210薄涂一道于积水处，再用T210加20~40目砂按1：6（重量比）拌和均匀，平整摊铺于积水处并压实，（薄涂T210作用为保证修补料与基面粘结牢固；若砂粒较细>80目，加入量要相应减少）修补时注意修边不要让修补后的边高出基面，若有高出需在固化后打磨平整后才能进行弹性层施工；若积水厚度小于2mm直接用弹性层P213修补即可。

C、注意事项

1. 在烈日或者基础温度超过450C，禁止在早上和中午施工底涂，否则无法确保材料的渗透性。D145纳米渗透型底涂必须确保其充分渗入基础，如有必要可多层滚涂。D140封底增强型底涂是确保水泥基面成膜，从而达到和黑颗粒弹性层的完美粘接。

2. 酸洗水泥基础前必须用水湿润，防止盐酸渗入基础，并用水冲洗干净。

3. 晾晒干和风干是两个不同的概念，底涂施工前必须晒干。

4. 含水率测试

A. 水泥基础测试地面含水率方法如下：

a. 晴天时以透明薄膜平铺于地面，并以胶带封合薄膜四周经2-4小时后，若薄膜内部呈结雾现象则地面含水率过高，不宜施工。

b. 用瓦斯喷灯或报纸点燃后在地面向同一点加热，若火焰周围之地面呈轮环现象，则地面含水率过高，不宜施工。

c. 取报纸平铺于地面，再以不透水平板覆上，隔日取出如不易点燃，则表示地面含水率过高，不宜施工。

d. 以高周波水分计测定，若测得含水率在10%以上时，则不宜施工.

B. 沥青基础则可以用上述a或c两种方法测试。

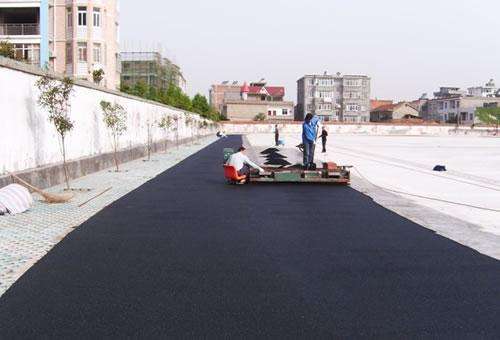

5. 底漆涂布后，必须充分干燥后再进行黑颗粒弹性层施作。底漆未干即铺设可能造成的影响：

a、底漆中溶剂正在挥发，施工人员吸入后有损健康。

b、施作黑颗粒弹性层所用的摊铺机履带可能会刮坏底漆层。

c、鞋底会将半干未干的底漆黏起，打底效果会降低。

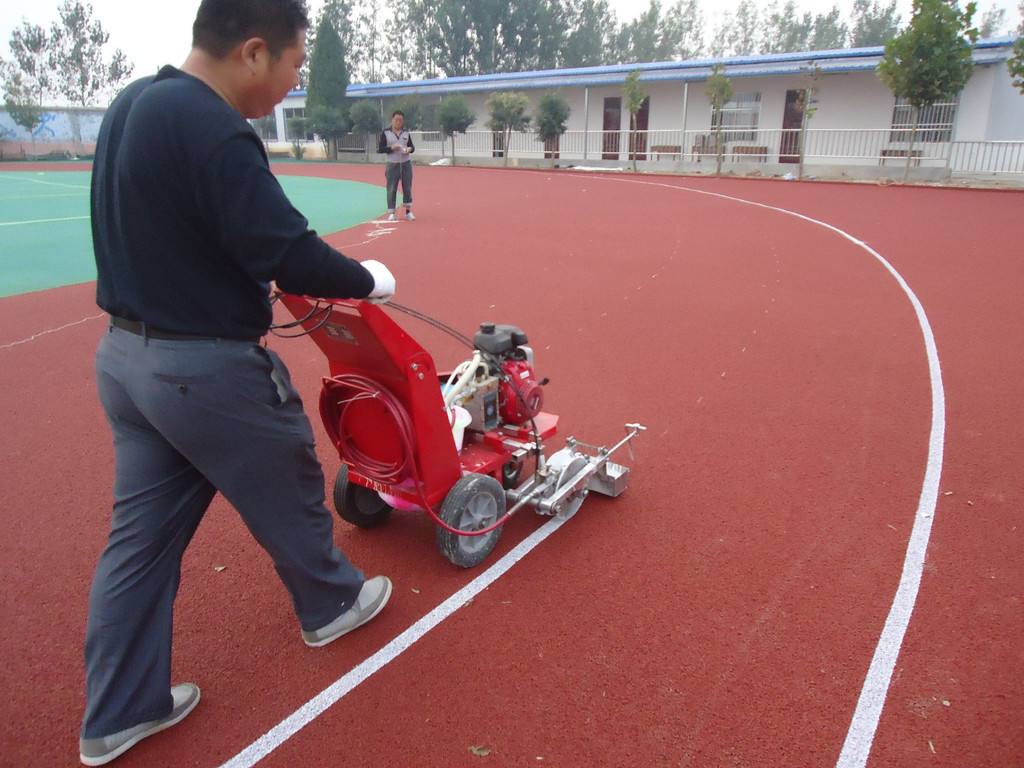

塑胶跑道画线

标签：塑胶跑道公司，透气型跑道，塑胶跑道施工

上一篇：透气型塑胶跑道优势及其面层脱落的原因

下一篇：广东塑胶跑道厂家|塑胶跑道怎么画线？
