非标和标准塑胶跑道田径场如何设计？
发布日期：2020-05-05 16:47 浏览次数：
塑胶跑道根据周长可分为非标准塑跑道和标准塑胶跑道2种，通常田径塑胶跑道都是按照国际标准进行建设的，但有些地方因为场地面积大小等因素的限制，也会建成非标准的塑胶跑道运动场所。
(一)标准半圆式田径场的设计
标准半圆式田径场的第1分道周长为400m。在国际上常用的半径为36m或37.898m，设8条分道，每条分道宽为1.22m或1.25m。现以半径为36m为例计算标准半圆式田径场的一般数据。
计算场地总宽：
总宽=2(d分道数 r)=2(1.258 36)=92(m)。
计算弯道计算线长：
弯道长=23.1416(r 0.3)=23.1416(36 0.3)=228.08(m)。
计算直段长：
直段长=(400-弯道长)2=(400-228.08)2=85.96(m)。
计算场地总长：
总长=总宽 直段长=92 85.96=177.96(m)。
在设计场地时，最好能考虑到在场地两侧留有适当的跳远和撑杆跳高的场地，最少也得要在四周留有2m的余地。现把半径为36m和37.898m的两种标准半圆式400m田径场的基本数据列表如下：
(二)半圆式田径场的测绘(以r=37.898m为例)
1、丈量空地的长和宽，确定场地的纵轴线AB,在纵轴线上定出场地中心点O。
2、自中心点O沿纵轴线向两侧各丈量40m取两点为Ol、O2，即为两弯道的圆心。
3、过0l、D2作纵轴的垂直线Z1与Z2，这两条线在跑道部分即为直、曲段分界线。
4、分别以01、02为圆心，37.898m为半径向轴线两端作半圆，交直线Z1于C、D两点，交直线Z2于E、F两点，这样构成两个弯道的内沿。
5、再分别以D1、02为圆心，以47.898m(半径加跑道宽)为半径向轴线两端作半圆，交直线Z．于C′、D′两点，交直线Z2于E′、F′两点，这样构成两个弯道的外沿。
6、连结CE、DF，即为跑道直段的内沿；连结C′E′、D′F′，即为跑道直段的外沿。
7、从直段两端分别延长30m，构成至少140m长的直道。

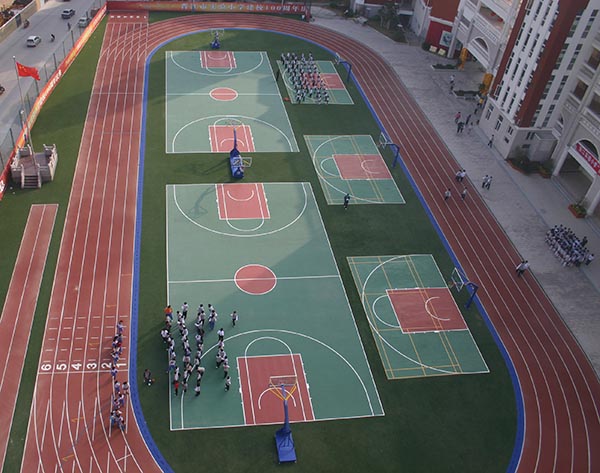

广东实力体育承建：福建泉州市第九中学塑胶跑道
三、非标准田径场的设计
凡第1道周长不足400m或形状不同于半圆式的田径场，都称非标准田径场。它的设计应遵循因地制宜、因陋就简、勤俭节约、经济实用的原则，尽可能采用半圆式，纵轴尽可能正南北向，弯、直段长度比例要适宜(3：2或1：1)，至少要有4条分道，跑道周长采用200m、300m以便于计算，并与其他运动场地的布局综合考虑。
(一)小型半圆式田径场的设计
例l：有一块空地长138m，宽70m，设计一个半圆式田径场。
解：设计步骤和方法：
1、设分道6条，d=1.22m，跑道总宽为7.32m，周围余地定为1.68m。
2、计算弯道半径r：
r=[空地宽-2(跑道宽 余地)]2=[70-2(7.32 1.68)]2=26(m)。
3、计算直段长：
直段长=空地长-2(r 跑道宽 余地)=138-2(26 7.32 1.68)=68(m)。
4、计算弯道计算线长：
弯道计算线长=23.1416(26 O.3)=165.25(m)。
5、计算第1分道计算线总长：
总长=弯道计算线长 2直段长=165.25 268=301.25(m)。
6.调整总长：301.25m接近300m，比300m多1.25m，可以调整直段长使场地成为300m田径场。
调整后直段长=68-1.252=67.38(m)
7、验算第1分道总长：
总长=165.25 267.38=300(m)
该空地可建造一个300m半圆式田径场。内突沿半径为26m，直段长为67.38m，跑道总宽为7.32m，6条分道。
例2：有一块空地长92m，宽53m，设计一个半圆式田径场。
解：设分道6条，d=1.22m，跑道总宽为7.32m，周围余地定为1m
r=[53-2(7.32 1)]2=18.18(m)(取整数18m)，
直段长=92-2(18 7.32 1)=39.36(m)，
弯道计算线长=23.141618.3=114.98(m)，
第1分道计算线总长=114.98 239.36=193.7(m)。
193.7m接近200m，比200m差6.3m，可调整设计半径，因场地的长、宽限制，只能减少1条分道，设计半径改为19m。
弯道计算线长=23.141619.3=121.27(m)，
直段长=(200-121.27)2=39.37(m)。
该空地可建造一个200m半圆式田径场。内突沿半径为19m，直段长为39.37m，跑道总宽为6.1m，5条分道。
(二)四角形跑道的设计
近似正方形的空地适宜设计四角形跑道。四角形跑道的平面图如图7-3。
例3：空地长78m，宽66m，设计一个田径场。
解：按空地的长、宽比例，可设计一个四角形跑道的田径场。
初定5条分道，d=1.22m，跑道总宽为6.1m，留余地1m。
半径r=[空地宽-2(跑道宽 余地)]3
=[66—2(6.1 1)]3=17.26(m)(取整数17m)，
图9四角形跑道示意图
弯道总长=23.141617.3=108.7(m)，
长直段长=空地长-2(跑道宽 r 余地)=78-2(6.1 17 1)=29.8(m)，
短直段长=空地宽-2(跑道宽 r 余地)
=66-2(6.10 17 1)=17.8(m)，
跑道总长=2(长直段 短直段) 弯道总长
=2(29.8 17.8) 108.7=203.9(m)。
调整跑道总长的方法，可在长直段或短直段中减去多出的部分：203.9m比200m多出3.9m，先把短直段调整为整数17m，即在总长减少1.6m，再在长直段减去3.3m，即长直段长为28.65m。
检验总长=2(28.65 17) 108.7=200(m)。

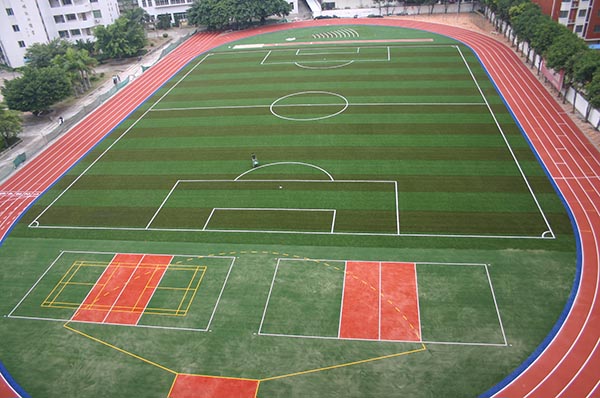

广东塑胶跑道公司承建晋江市某实验小学
